Габаритные размеры готовых колпаков (наружные):
- 5000 × 2500 × 2710 мм
- 5500 × 2500 × 2710 мм
- 6000 × 2500 × 2710 мм
- 6500 × 2500 × 2710 мм
- 7000 × 2500 × 2710 мм
Внутренние размеры:
- 4840 × 2340 × 2590 мм
- 5340 × 2340 × 2590 мм
- 5840 × 2340 × 2590 мм
- 6340 × 2340 × 2590 мм
- 6840 × 2340 × 2590 мм
Толщина стенки изделия – 80 мм (постоянна для всех типоразмеров).
Изменение длины изделия достигается набором съемных центральных секций-вставок (500, 500
и 1000 мм), входящих в комплект поставки.

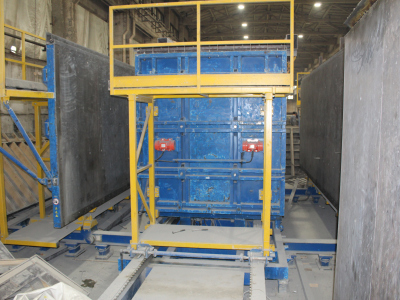

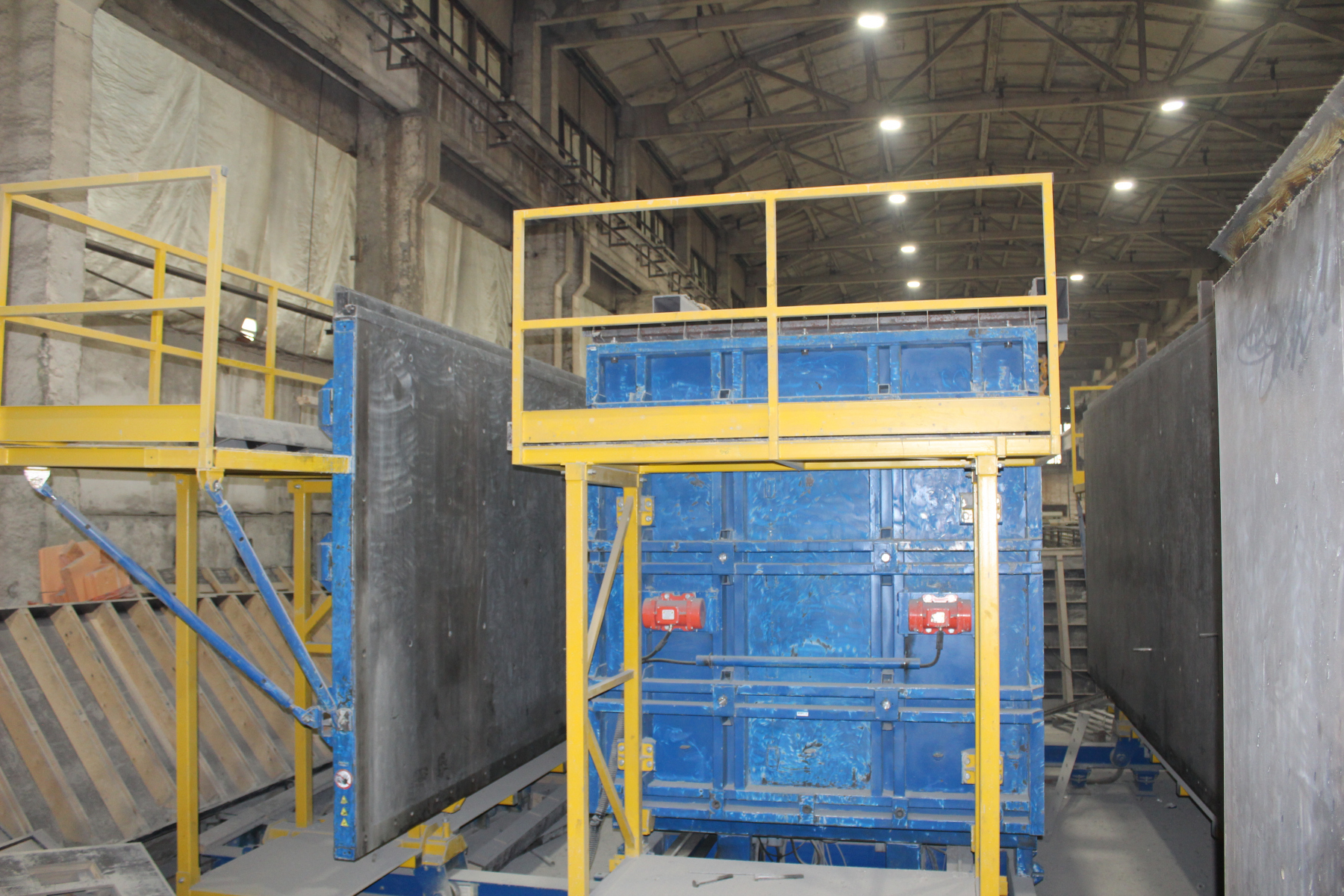

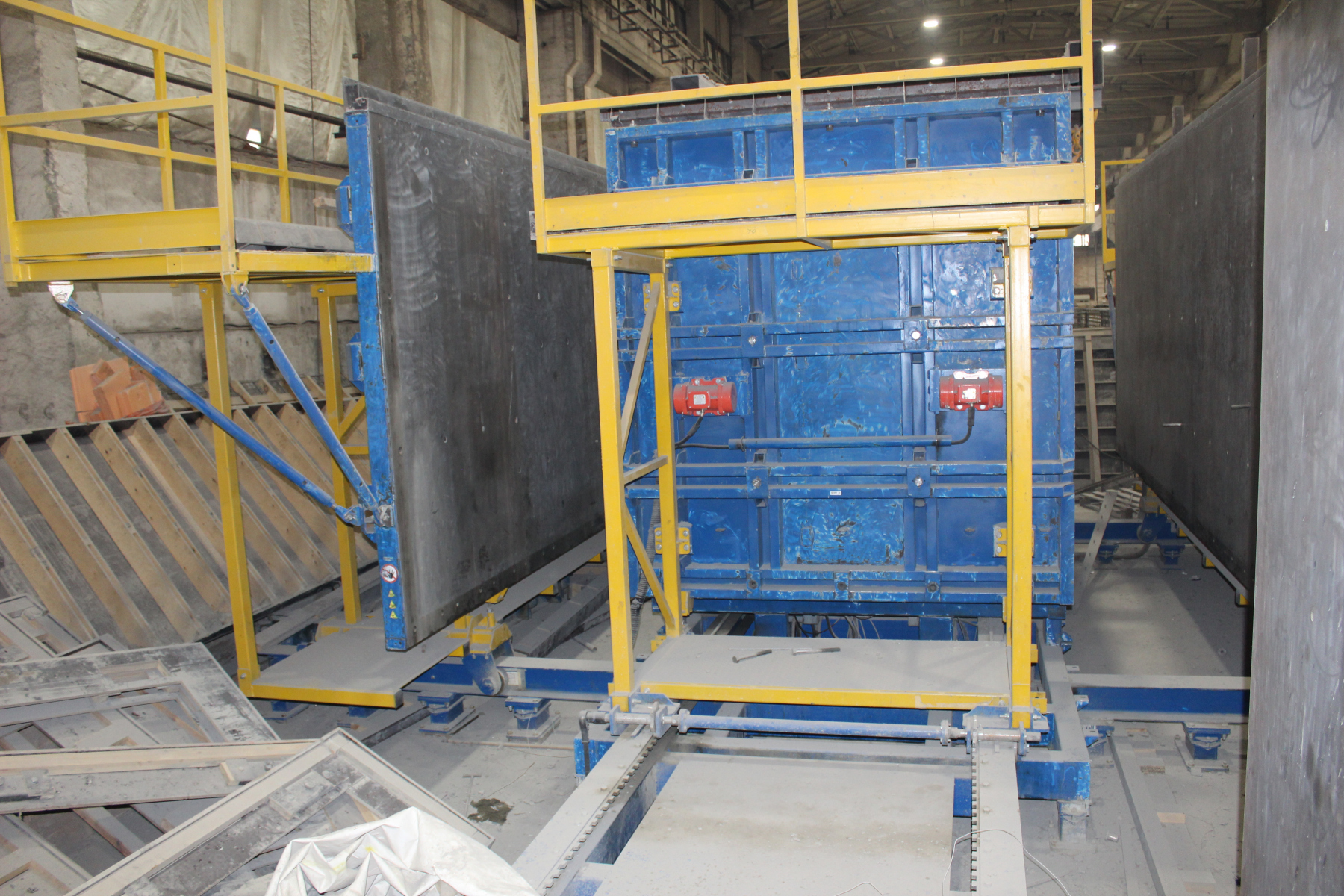

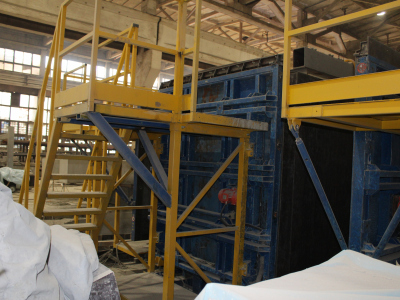

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ФОРМЫ
Сердечник (внутренняя формообразующая часть)
Состоит из неподвижной секции длиной 2500 мм, подвижной секции длиной 2500 мм и
трёхсменных вставок (500, 500, 1000 мм).
Сборка секций выполняется с помощью шпилек по всему периметру стыков, перепад в местах
соединения не превышает 0,5 мм.
Для распалубки внутренних бортов предусмотрены гидравлические цилиндры,
обеспечивающие складывание бортов внутрь.
В неподвижной секции оборудован люк с приямком для доступа обслуживающего персонала
внутрь сердечника.

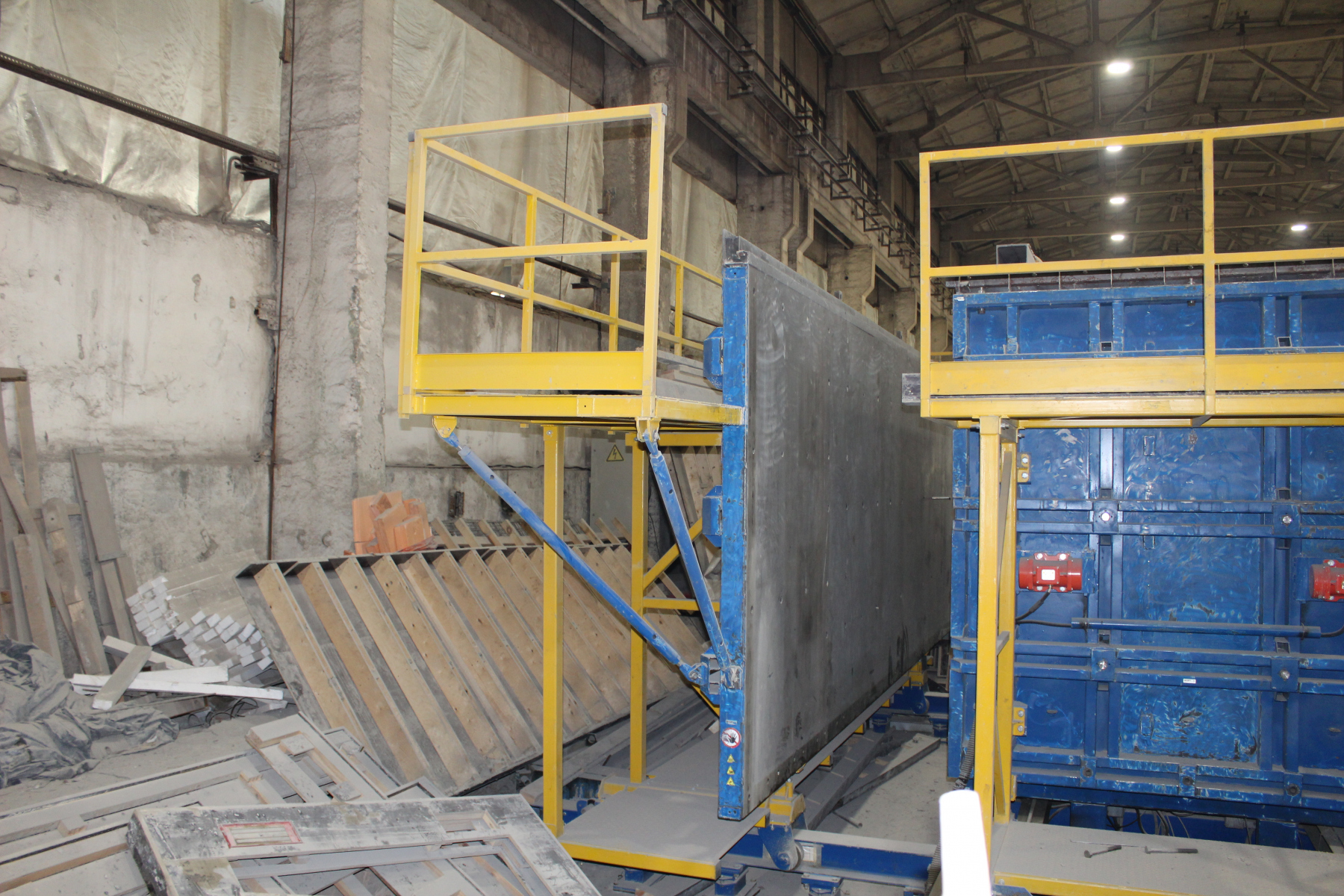

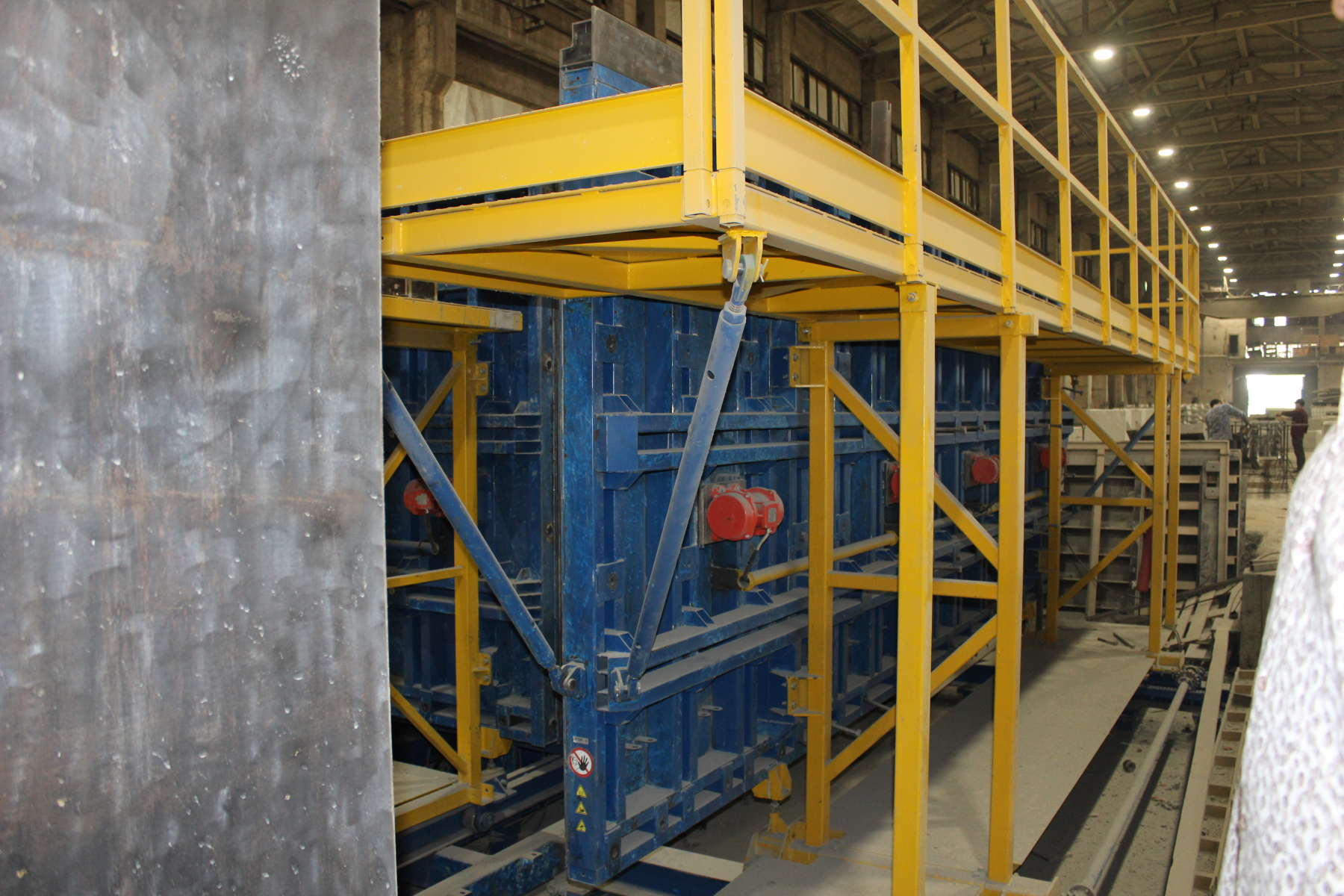

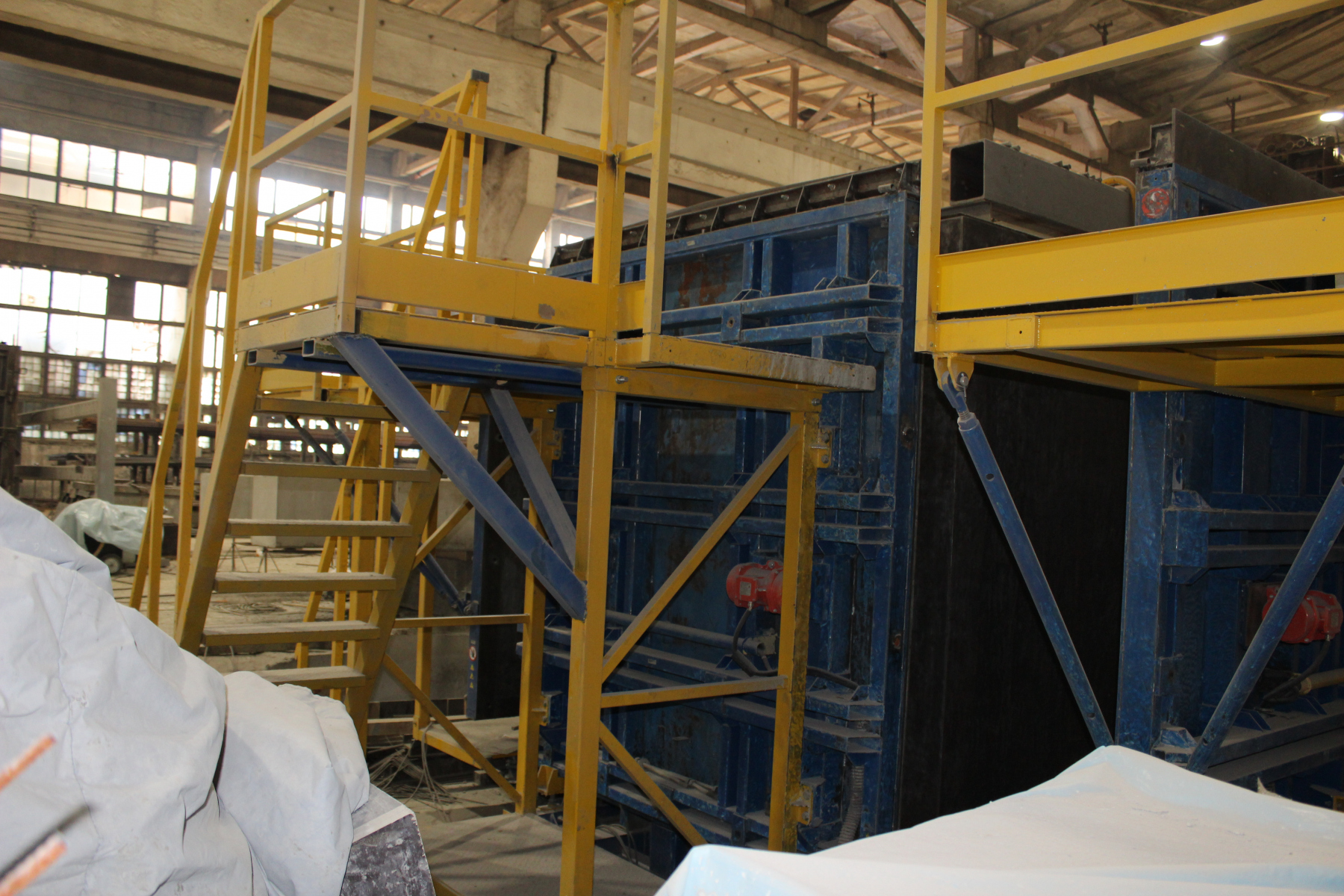

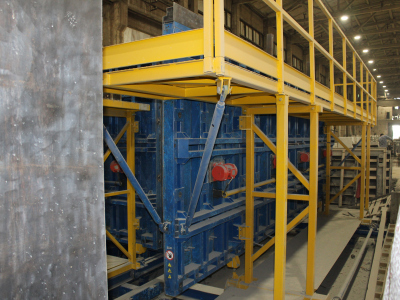

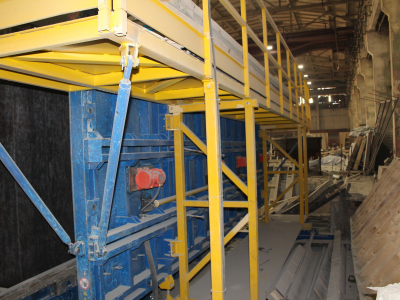

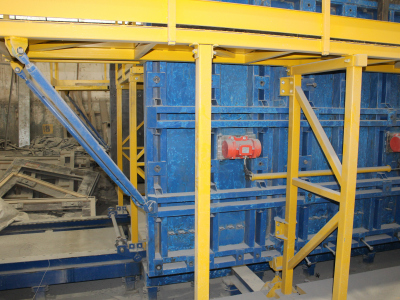

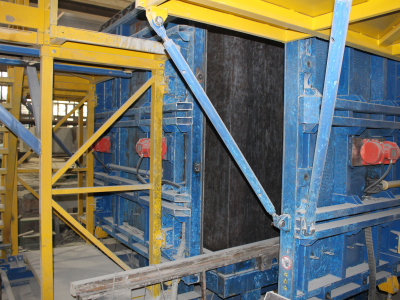

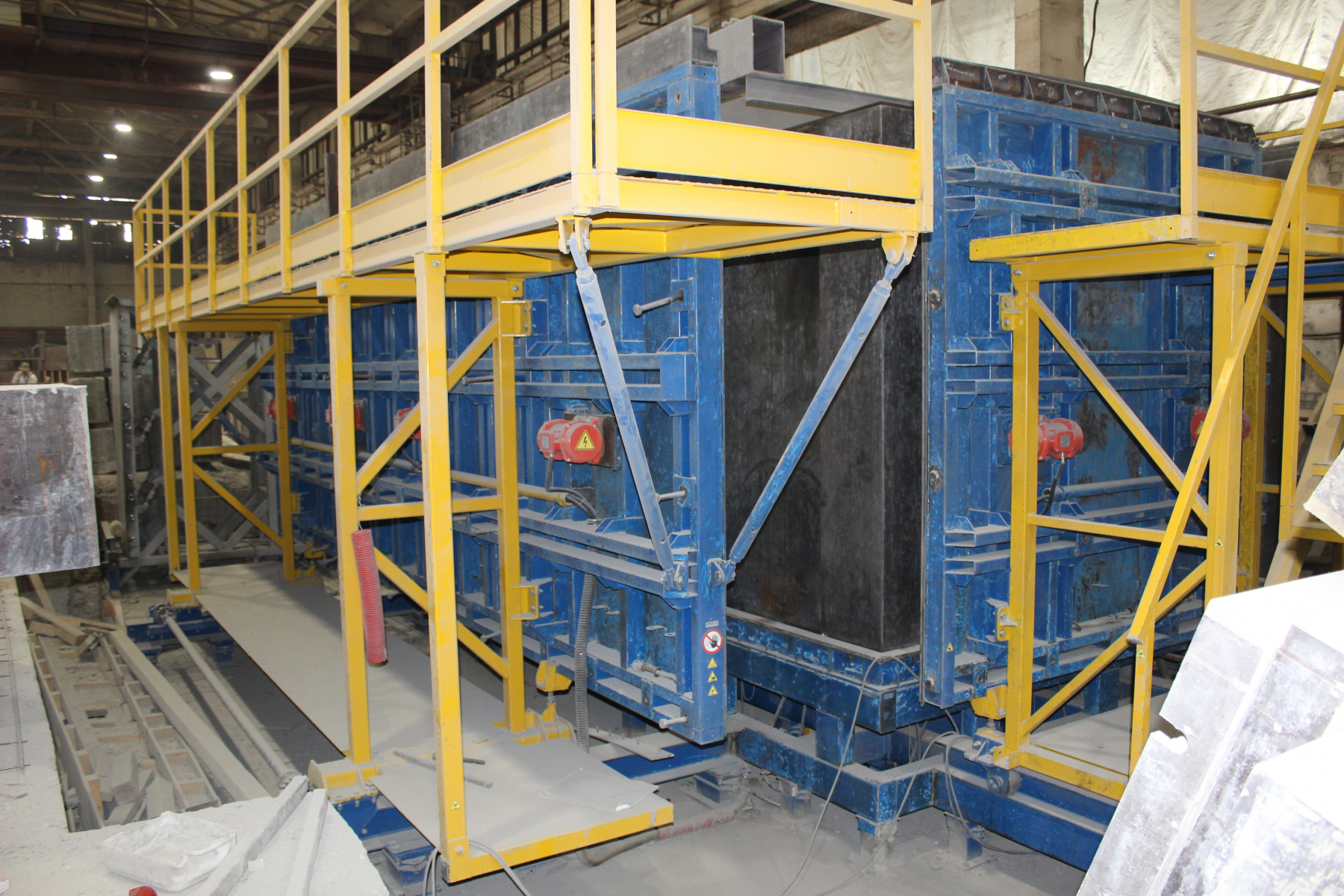

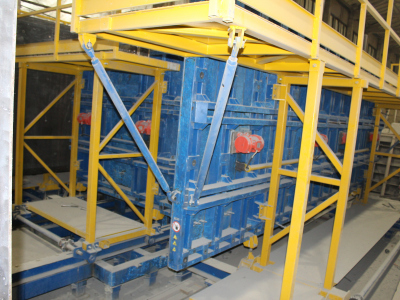

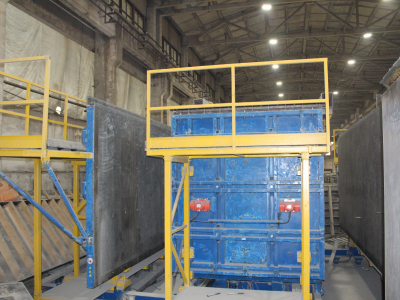

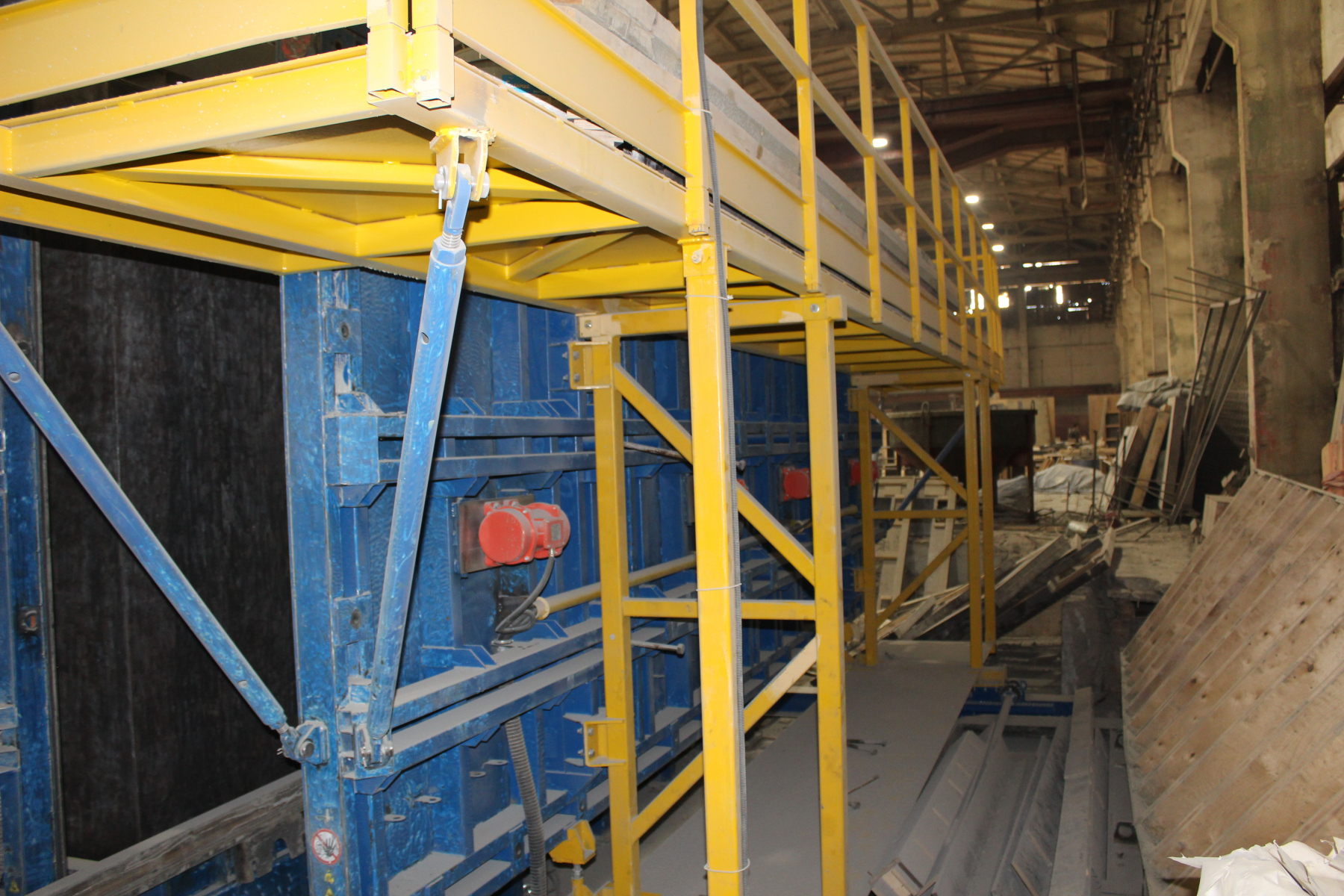

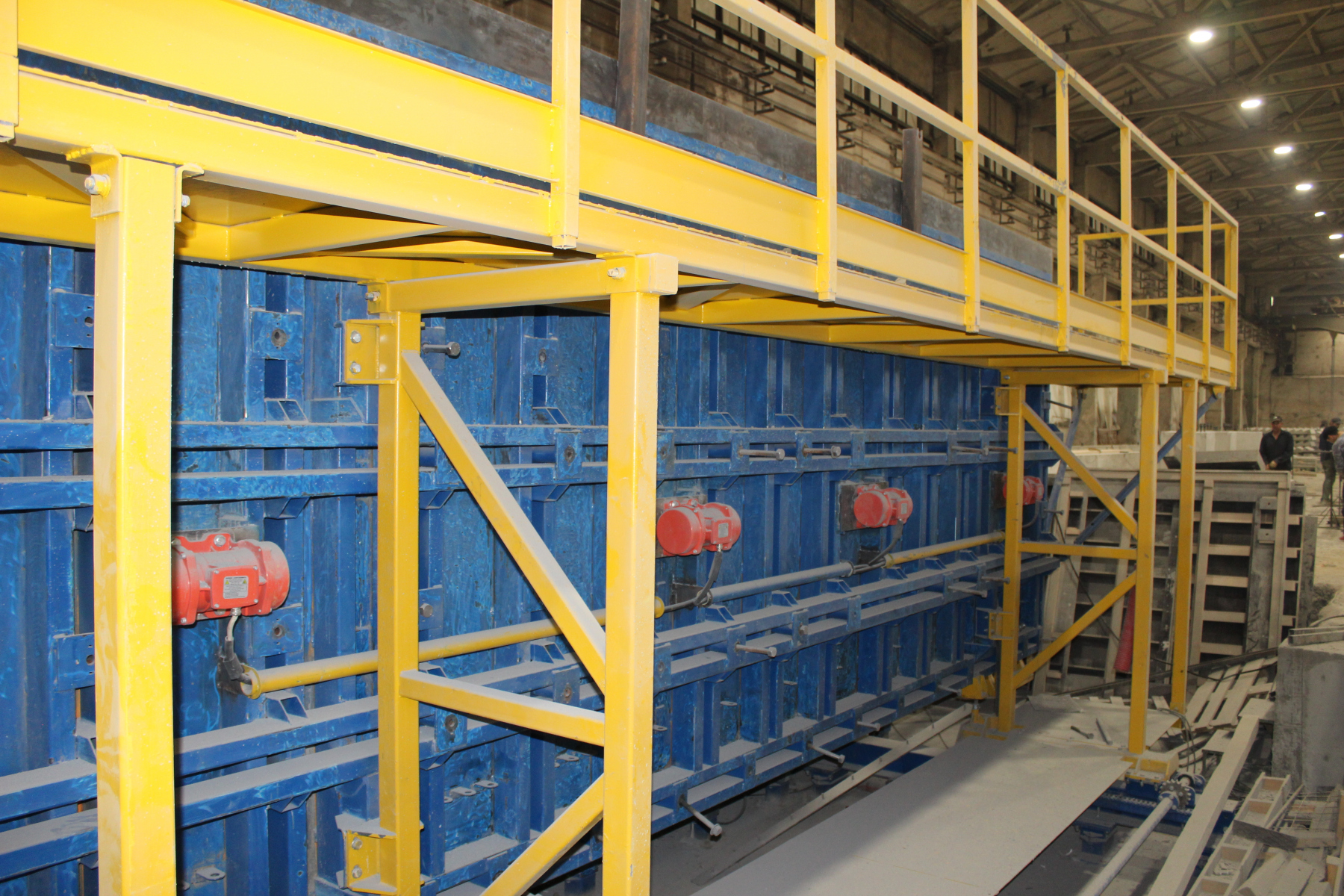

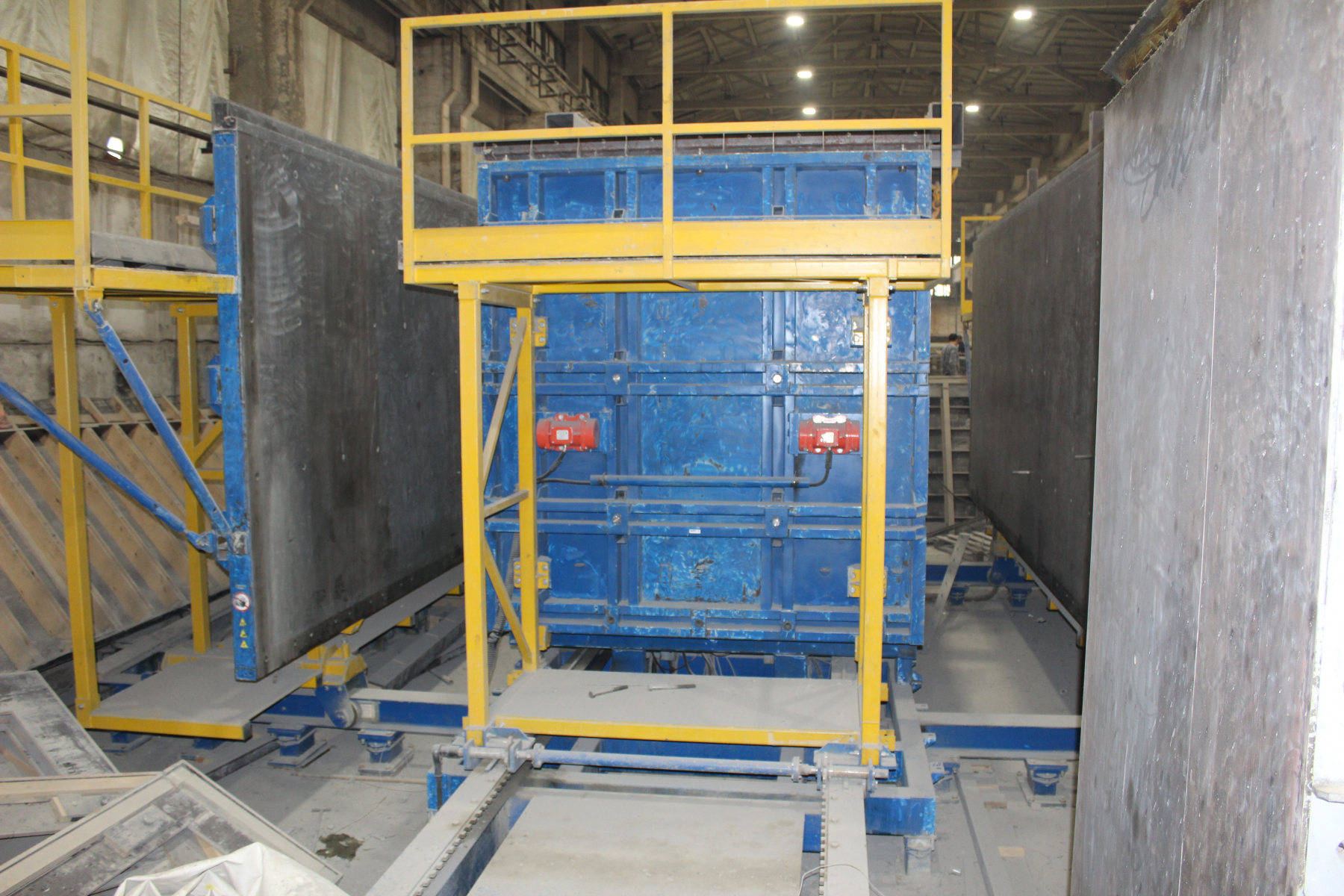

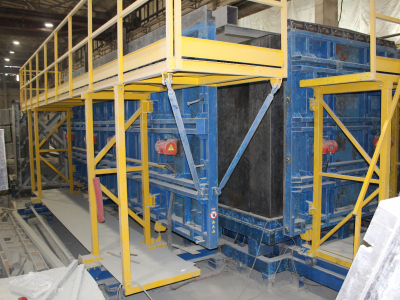

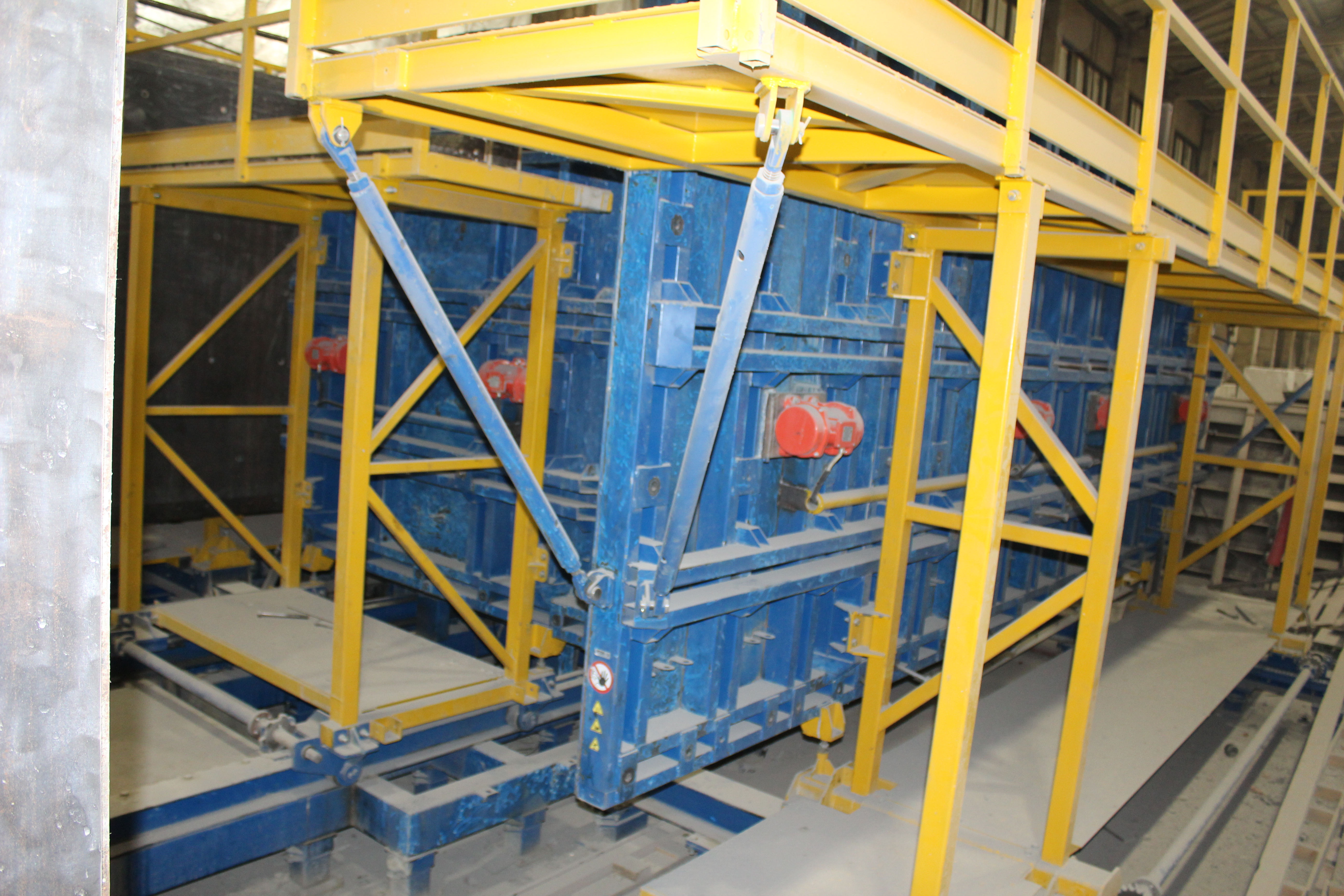

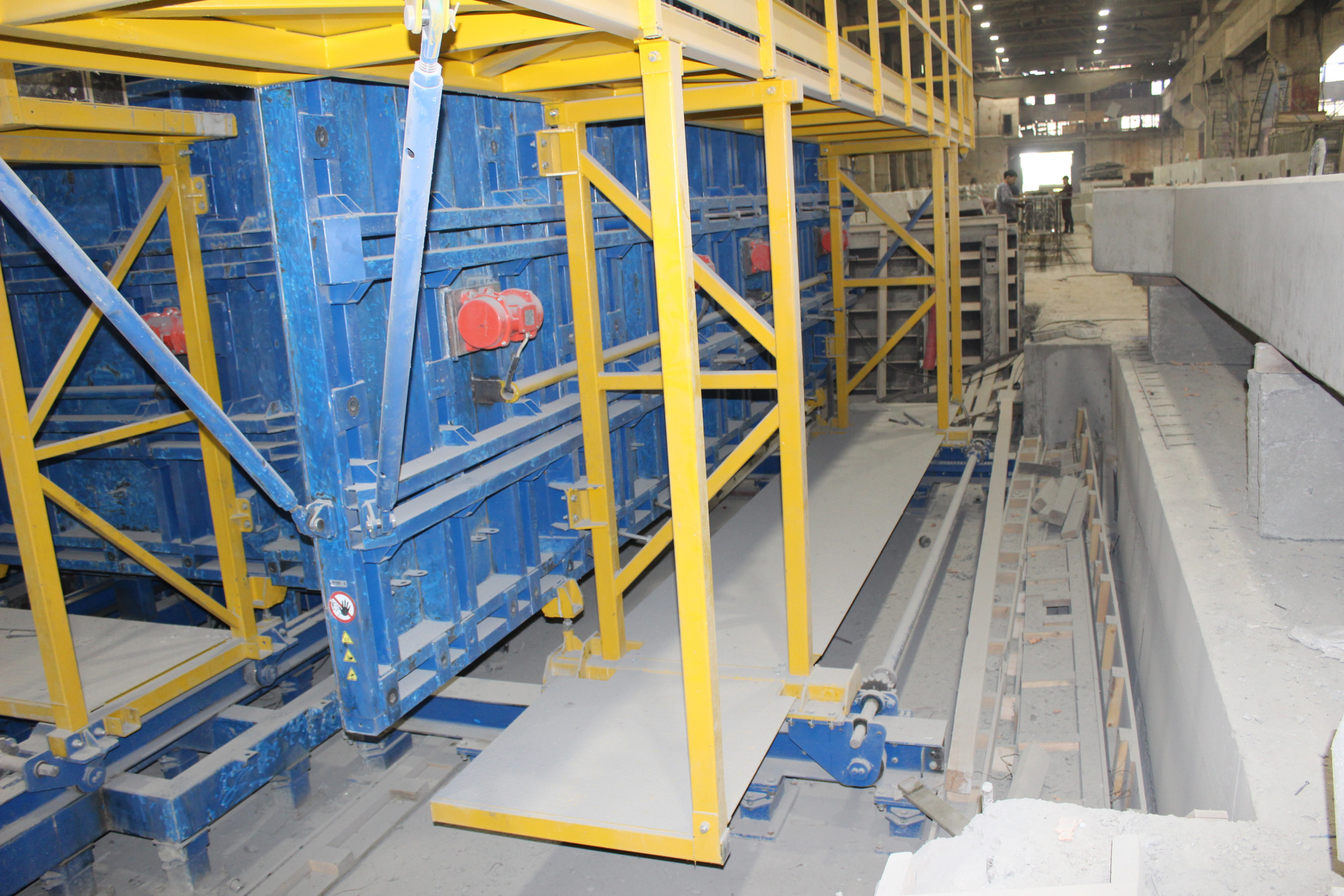

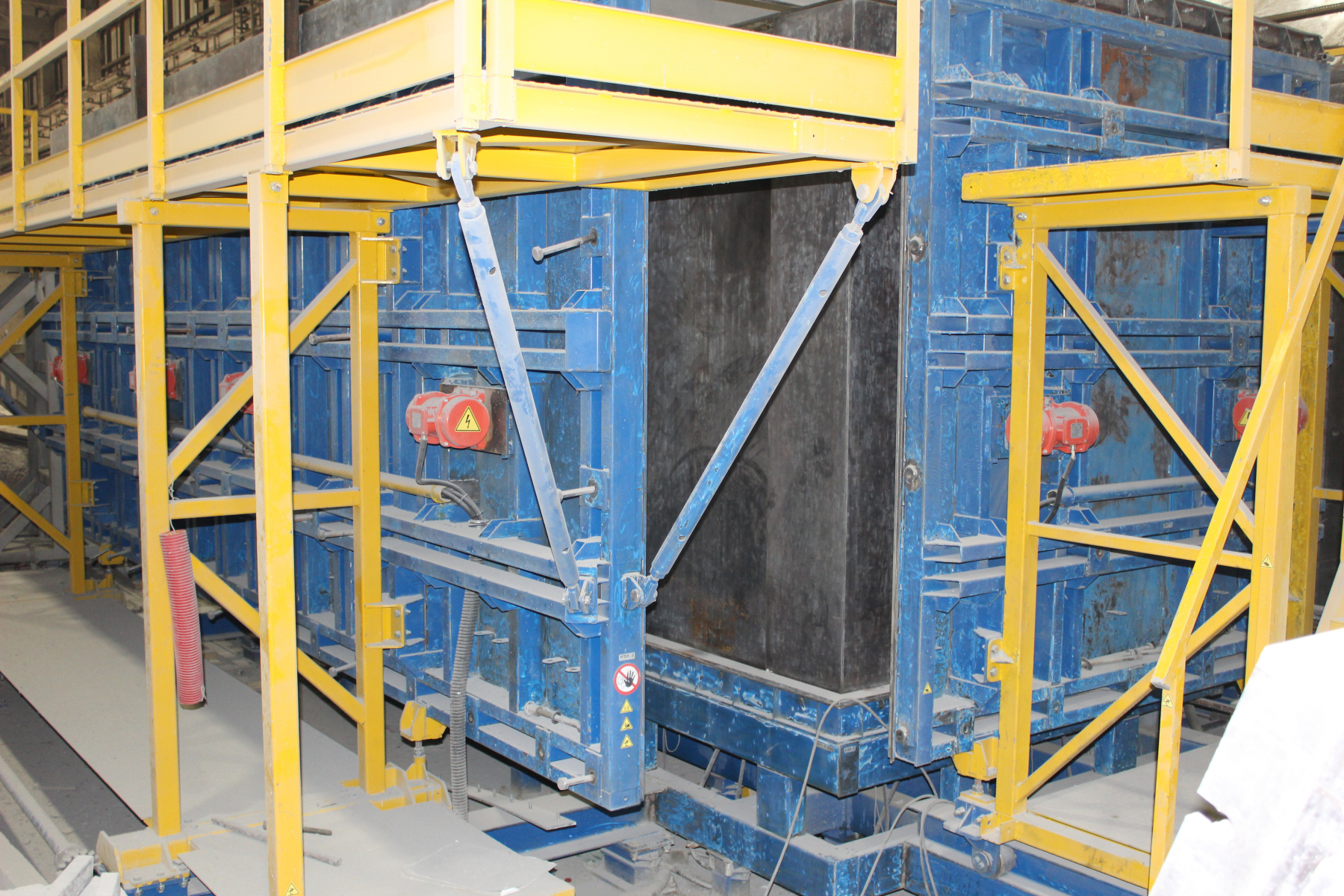

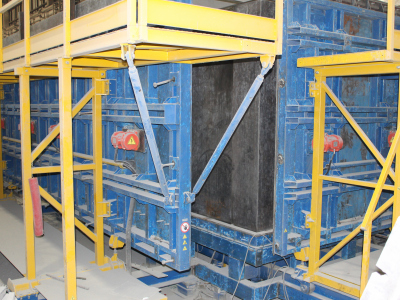

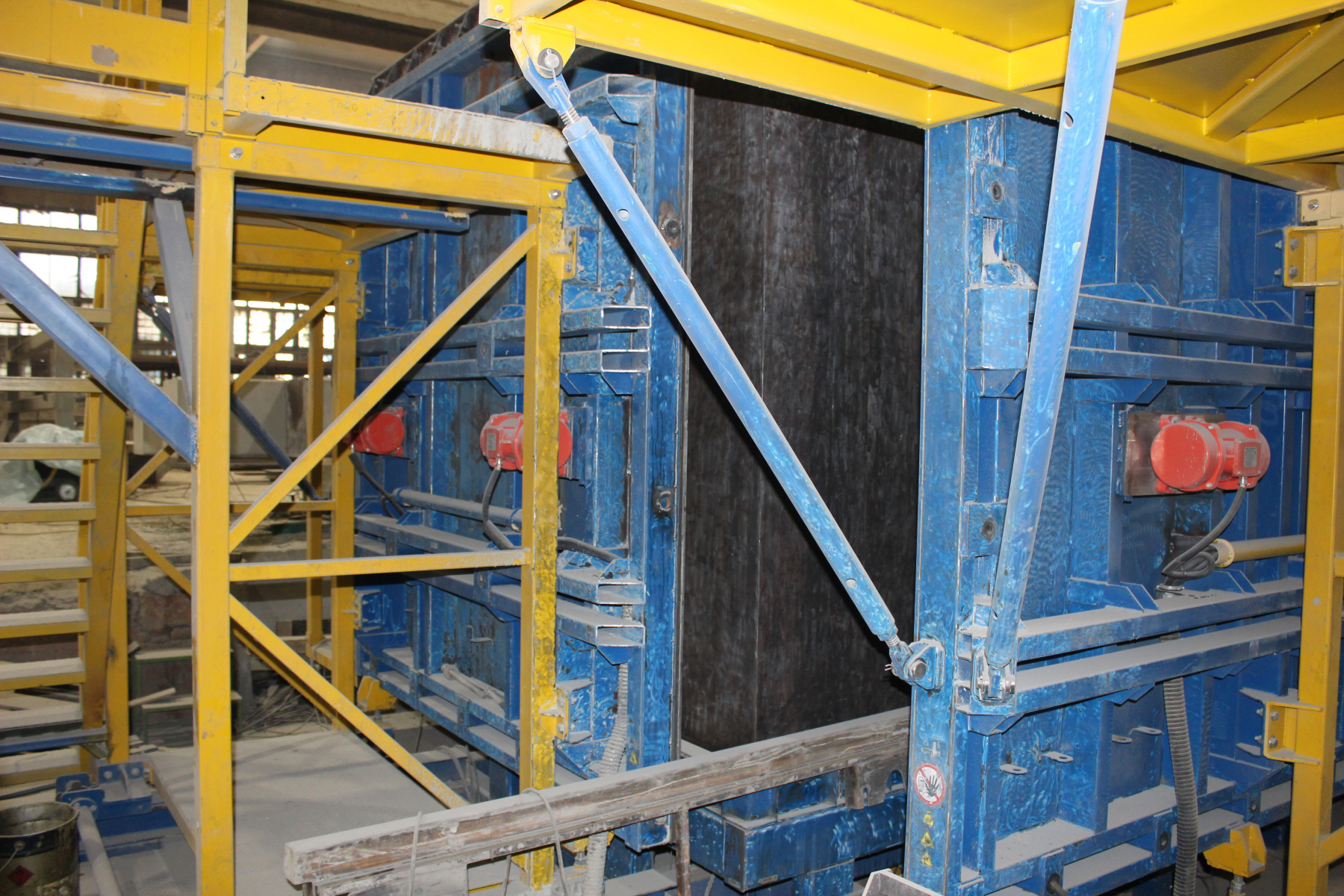

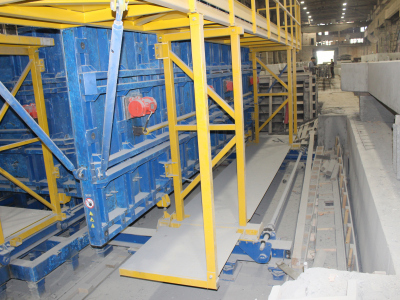

Внешние передвижные борта
Включают торцевые (передний/задний) и продольные (левый/правый) борта, смонтированные
на колесные опоры и перемещающиеся по рельсовым путям, закреплённым на раме формы.
Снабжены съёмными надставками для формирования крыши колпака (конфигурация по
чертежам заказчика).

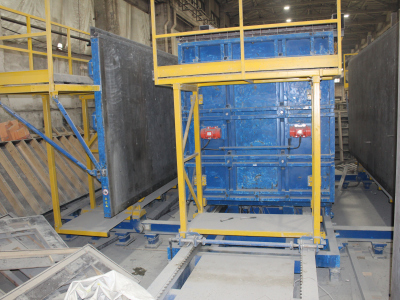

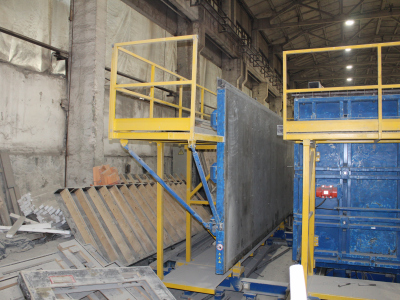

Распалубка внешней части выполняется вручную посредством зубчатой рейки; борта отводятся
от изделия на расстояние не менее 800 мм.
Стяжка бортов между собой и с сердечником осуществляется болтовыми соединениями;
неиспользуемые отверстия закрываются заглушками, стыки герметизируются резиновыми
уплотнителями.
